JSM-ED-AS動態應力應變測試儀
JSM-ED系列動態應力應變測試系統適用于測量機械零件、構件、材料、PCB板等高速變化的動態應力應變分析。

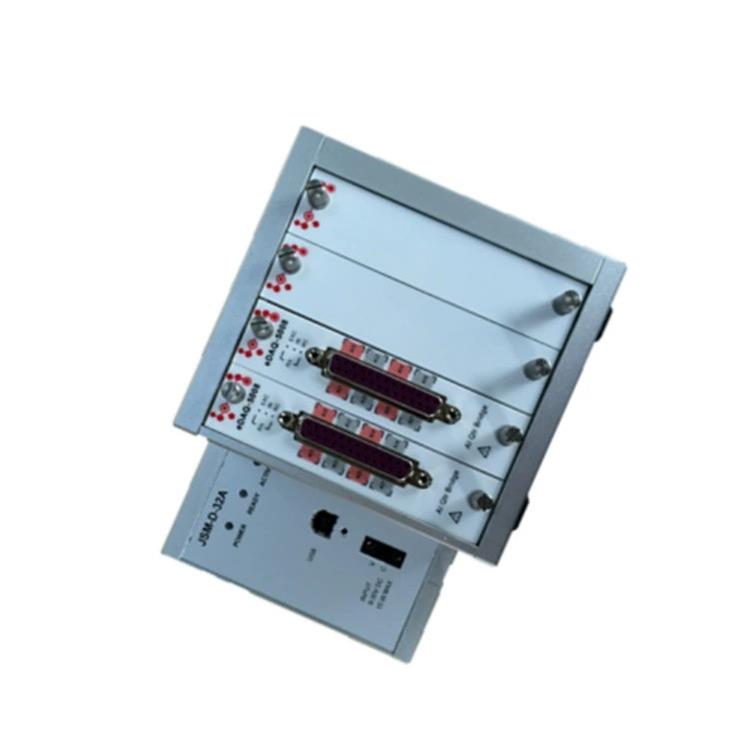

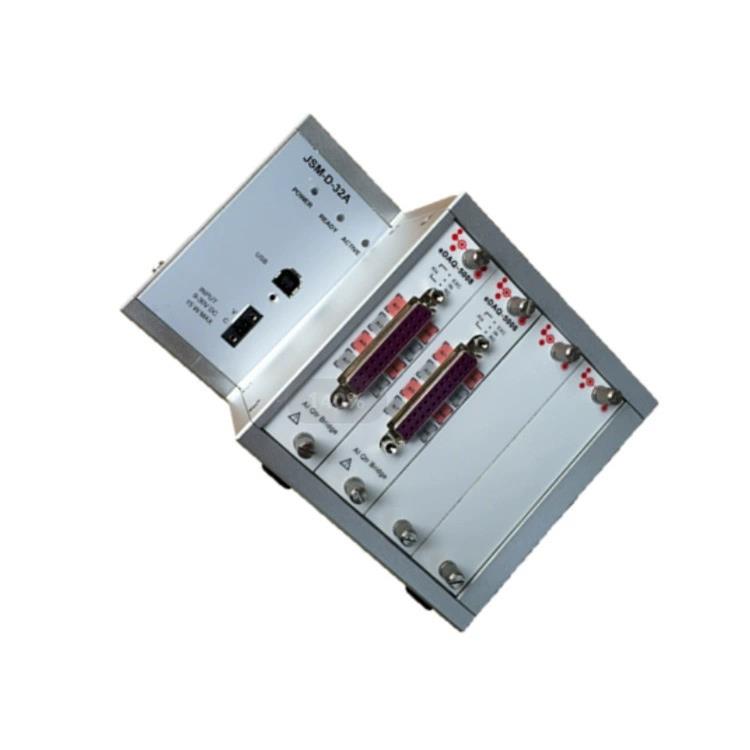

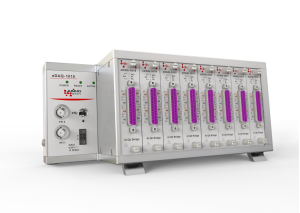

JSM-ED-AS動態應力應變測試儀
JSM-ED系列動態應力應變測試系統適用于測量機械零件、構件、材料、PCB板等高速變化的動態應力應變分析。此動態應力應變測試系統采用直流電壓放大器，內置抗混疊硬件濾波器，24位獨立AD轉換器，高精度和高速的采樣率保證了該設備能捕獲測量對象的微小、瞬間的變化，從而還原物體真實的狀態。 該動態測試系統具有多通道，高穩定性和可靠性的特點，每通道高達10KS/s的高速并行采樣、24位的精度和內置的抗混疊濾波器可以滿足各種測試需求。該系統在滿足常規的應力應變時域分析、數值統計、頻譜分析等基本功能要求的同時，還可以根據今后發展的情況，進行通道數量、信號種類、軟硬件功能等的擴展。 JSM-ED應力應變測試系統具有強大的應變信號的高速采集、信號調理、顯示、分析和儲存等功能。主要由兩部分組成：高采樣率、高精度的應力應變測試儀和多功能、操作簡便的StrainMaster應變測試軟件。 2.硬件特點： 3.軟件特點： 2.自動識別設備類型，操作簡單，具有應變修正功能完整，自動完成各種橋路運算和橋路校準功能； 1.概述
1.8~64通道同步采集，每通道采樣頻率可達10KHz，多臺級聯后可達1024通道
2.先進的Δ-Σ ADC＋FPGA技術
3.每通道有獨立的24位A/D轉換器，保證數字信號的量化精度
4.每通道有獨立的硬件抗混疊濾波器和防串?dāng)_設計，最大程度地限制了通道間串?dāng)_
5.采用先進的DDS數字頻率合成技術，提供高精度、高穩定性的采樣脈沖，保證所有通道并行同步采集
6.采用DMA數據傳輸，保證數據的實時傳輸、實時保存
7.支持1/4橋（三線制自補償應變片）進行應力、應變測量
8.先進的電源隔離技術，合理的接地，使系統擁有很強的抗干擾能力，適用于各種工程現場的測量
9.內置標準電阻，用戶可通過軟件設置每個通道的橋路方式
10.連續大容量不間斷數據采集
1.核心模塊采用標準C++編寫，方便移植；提供VC、LabVIEW、CVI等平臺的二次開發接口；
3.兩片直角、三片直角、等邊三角形、傘形、扇形等應變花主應變、主應力及方向的計算
4.實時采集、存儲、分析和顯示等
5.自由設置數字濾波器
6.高級溫度補償算法
7.強大的數學在線分析庫，包含時域、頻域分析、統計分析等
8.續測功能，當意外情況（如系統突然斷電）需要停止當前測試，可通過“繼續”按鈕繼續采集數據，保證實驗的連續性。
9.快速生成報表，并可根據用戶需求自定義報表內容
10.軟件為自主研發，終身免費升級
JSM-ED-AS動態應力應變測試系統的應力應變測試儀采集芯片進口自美國，具有多通道、采樣率高、精度高、系統穩定、可操作性強等特點。其關鍵硬件技術參數包括： l 輸入通道： 8~64通道同步采集 l 最大采樣率： 10KS/s每通道 l 最大輸入范圍： ±50000 μ? l 支持應變片類型： 120 Ω或者350 Ω l 模數轉換器： 24位，Delta-Sigma型 l 輸入通道精度： ≤0.5% l 濾波器： 抗混疊濾波 l 數字濾波器： 用戶自定義高通/低通/帶通/帶阻濾波 l 穩定性： 溫度漂移增益小于6ppm/℃ l 接口類型： USB2.0高速或以太網端口輸入 l 端子間過壓保護： ±30V l 供電電源： AC100-240V或者DC 12V l 工作溫度： -20到55℃ l 存儲溫度： -40到85℃ l 工作濕度： 10到90%RH 設備符合以下安全標準： ?IEC 61010-1, EN 61010- 1 ?UL 61010- 1, CSA 61010-1 設備符合EMC關于測試測量電子儀器的以下標準： ?EN 61326- 2-1 (IEC 61326-2- 1): Class A emissions; Basic immunity ?EN 55011 (CISPR 11): Group 1, Class A emissions ?AS/NZS CISPR 11: Group 1, Class A emissions ?FCC 47 CFR Part 15B: Class A emissions ?ICES- 001: Class A emissions 設備符合CE標準 ?2006/95/EC; Low-Voltage Directive (safety) ?2004/108/EC; Electromagnetic Compatibility Directive (EMC) 設備符合中國ROHS管理辦法
